CM-40/4P电涌保护器是依据GB18802.1防雷标准设计，适用TN-S三相五线电源系统，每个模块的最大放电电流可以达到40kA，应用于交流电源系统的二级防雷保护。通过防雷系统前、后级防雷器的配合，使雷电能逐级释放，达到保护终端用电设备的目的。可插拔式模块化结构设计，外型美温控脱扣装置，使用寿命长，故障失效指示；最大放电电流可达40kA，响应时间快；标准导轨安装，安装简单，维护方便。：可插拔式模块化结构设计，外型美观；

一、安装时请根据安装示意图所示连接，其中L1、L2、L3为相线，N为零线，PE为接地线。

二、安装时必须切断电源，严禁带电操作，连接导线必须符合要求。

三、当模块故障显示窗口指示红色时，表示防雷器已经失效，应及时更换新的产品。

四、防雷接地应符合防雷规范要求，接地线尽可能短且接地电阻应小于10Ω。

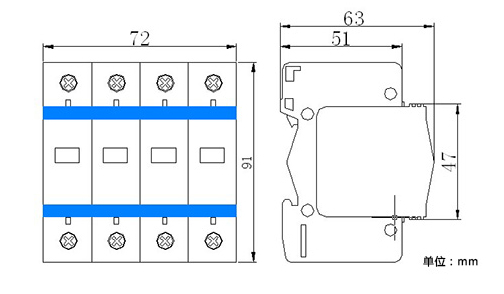

产品尺寸图

防雷器安装接线

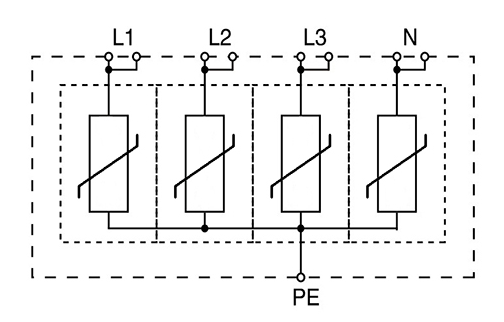

防雷器原理
